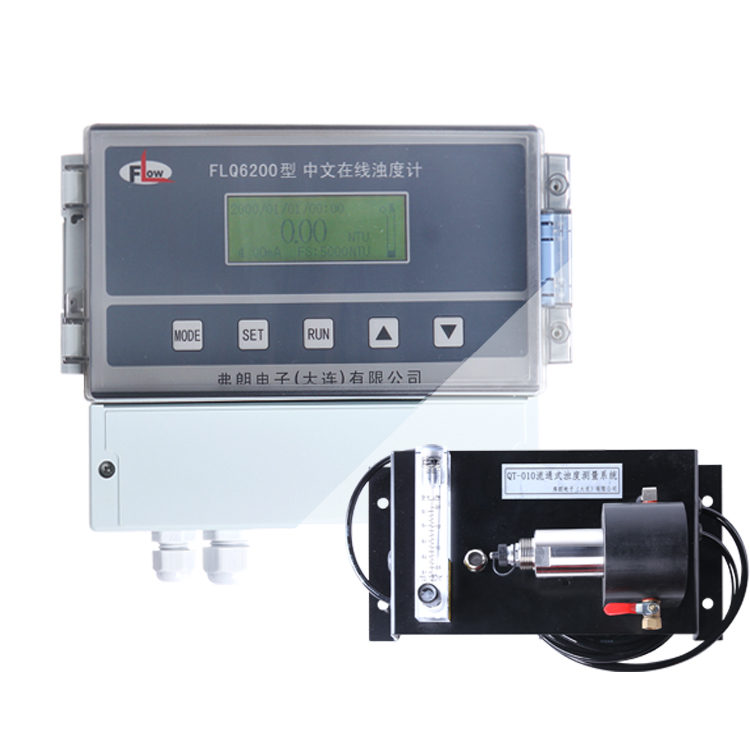

產品概述
●在自來水供水、環保及水工業廢水處理工藝過程中提供準確的濁度測量值而設計的在線水質分析儀表。按ISO7072國際標準，采用90°方向的紅外散射光原理，透過光學透鏡并穿透樣品液，實現濁度測量值的準確測量。 |
工作原理
本產品采用紅外光散射90°和135°雙光路測量原理。由兩個光源發生器發出的光束進行互補，另一個光敏檢測器檢測反回來的光強度。在入射光恒定條件下,在一定濁度范圍內,散射光強度與溶液的混濁度成正 比，可以通過測量水樣中微粒的散射光強度來測量水樣的濁度。 |
產品特點

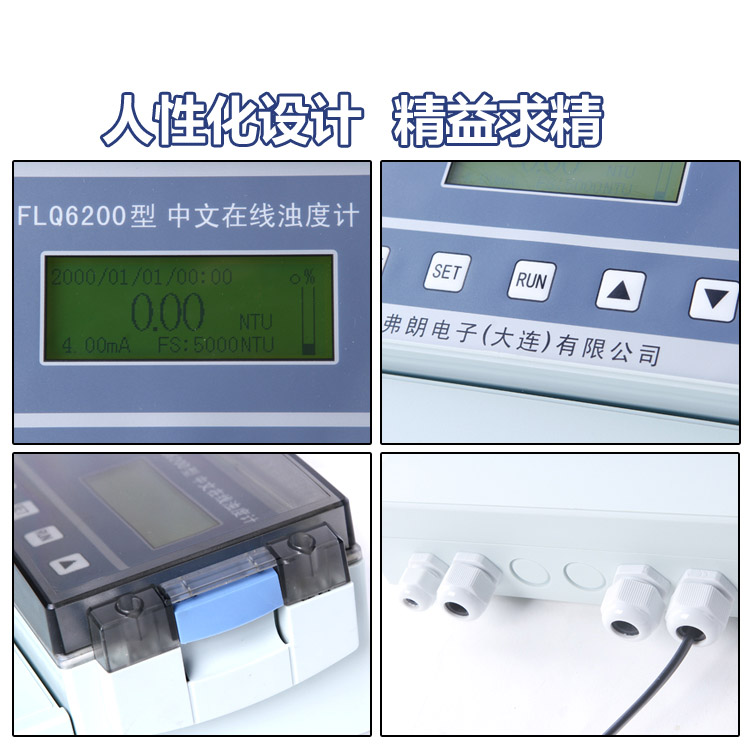

| ● 外觀簡潔大方，安裝方便快捷。系統各部分功能一目了然。固定方式可靠牢固。 ● 流通杯前端帶有浮子流量計，用于觀察和控制流速。流通杯測量需要將流速控制在一個合理的范圍，過快的流速會導致測量不準、不穩等不利情況。自帶的浮子流量計上有可調閥門，用于控制流速。將流速控制在最適宜測量的范圍內。 ● 流通杯內部結構經過精細化設計，有較強的消除氣泡能力，被測液體流過流通杯時氣泡量會大大減少。降低氣泡對測量的不利影響，提高精確度和穩定性。 ● 流通杯自帶排污閥，在清理內部污垢時方便、快捷、效果好，大大節省人力物力。 ● 流通杯材質吸光度較大，傳感器在測量時受到外界干擾光線的影響極小。
|
應用領域
● 市政、鐵路、鋼鐵、化工、煤礦等生活用水 |
技術參數
測量范圍 | 0～20NTU \0～200NTU |
| 測量單位 | NTU、mg/L、ppm三種可選 |
測量精度 | ±2% |
穩 定 性 | 1.5% |
重 復 性 | ≤1.5% |
流速范圍 | 0.3～3 m/s |
零點漂移 | 1.5% |
信號輸出 | 模擬4～20mA或數字RS485通訊 |
供電電源 | AC220V，50/60Hz；或 DC24V |
溫度范圍 | -20℃～55℃ |
防護等級 | 變送器：IP65 傳感器：IP68 |
| 儀表尺寸 | 變送器：240×210×120mm |
技術參數

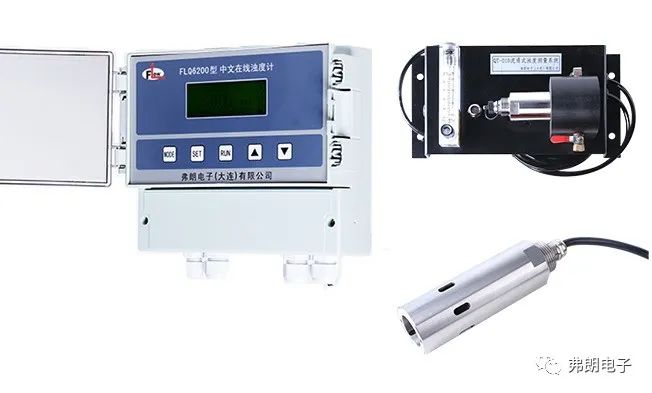

名 稱 | 浸沒式 | 流通式 | |
主 機 | 測量范圍 | 0～200NTU 0～5000NTU | 0～20NTU 0～200NTU |
精確度 | ±2%FS | ||
分辨率 | 0.001NTU | ||
重復性 | <±1.5％ | ||
功 率 | 15VA； | ||
水樣流量 | 400～1000ml／分 | ||
進水壓力 | 5Mpa | 0.05～0.2Mbar | |
供電電源 | DC220V\AC24V，50/60 Hz； | ||
溫度范圍 | -20℃～60℃ | ||
信號輸出 | 1路4～20mA電流信號隔離輸出，最大負載750歐姆； 1路RS485數字輸出； 2個報警信號繼電器，容量250 VAC/ 5A，輸出可由用戶設置； 1個沖洗時間繼電器，容量250 VAC/ 5A，時間可由用戶設置。 | ||
測量單位 | NTU、mg/L、PPm三種可選擇。 | ||
外 殼 | ABS材料 | ||
防護等級 | IP65 | ||
重 量 | 2.5 kg | ||
傳感器 | 溫度范圍 | 0℃～60℃ 0℃～80℃（四氟） | |
材 質 | 316不銹鋼、四氟 | 316不銹鋼 | |
防護等級 | IP68 | ||
電纜長度 | 標配10m | 標配5m | |
安裝類型 | 浸沒式、浮盤式 | 流通式 | |
